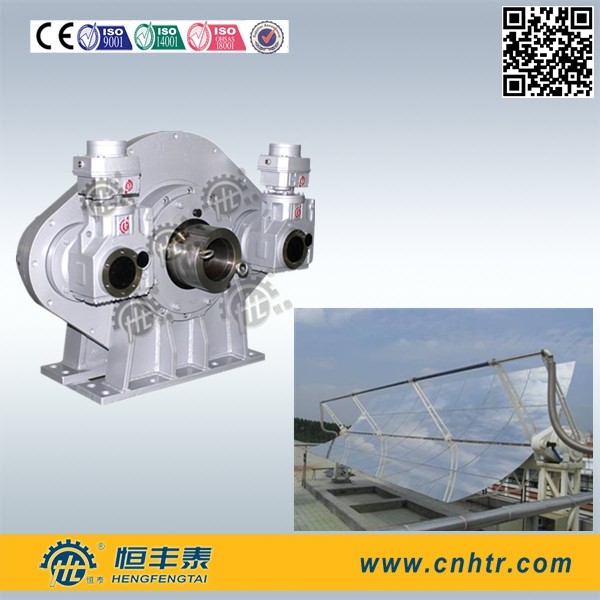

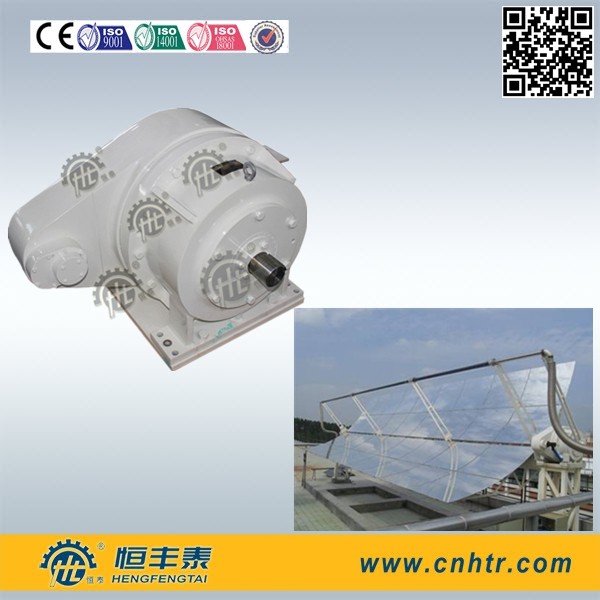

Pianta solare dell'alto di rapporto concentrato planetario industriale del cambio
| Certificazione | CE,ISO9001:2008,ISO14001,GB28001 |
|---|---|
| Numero di modello | Serie di HDR |
| Quantità di ordine minimo | 1pcs |
| Prezzo | US $ 3000 - 90000 / Piece |
| Imballaggi particolari | 1 PCS imballato in UNA CASSA DI LEGNO |
| Tempi di consegna | 40 giorni |
| Termini di pagamento | T / T o LC |
| Capacità di alimentazione | 100pcs/month |
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xDettagli
| Contraccolpo | 0,015 gradi | Contraccolpo | 0,015 gradi |
|---|---|---|---|
| modello | HJX10 | modello | HJX10 |
| Coppia di torsione | 3000Nm | Coppia di torsione | 3000Nm |
| Volume dello specchio | 30 metri quadrati | Volume dello specchio | 30 metri quadrati |
| Modello di Csp | Parabolico | Modello di Csp | Parabolico |
| Lunghezza | 100m | Lunghezza | 100m |
| Evidenziare | Cambio planetario del contraccolpo basso,cambio planetario elicoidale |
||
Descrizione di prodotto
Pianta solare dell'alto di rapporto concentrato planetario industriale del cambio
Dettagli rapidi
Disposizione del sistema d'ingranaggi: Si raddoppia il dispositivo di trasmissione dell'azionamento
Rapporto: fino a 49295
Coppia di torsione nominale dell'uscita fino a 40000Nm
Coppia di torsione dell'uscita massima fino a 100000Nm
Carico statico 120 KN
Carico dinamico 75KN
Luogo d'origine: Zhejiang, Cina (continente)
Marca commerciale: HENGTAI
a. Uscita ingranante di Multitooth, grande valore del raggio di coppia di torsione dell'uscita, capacità di carico potente.
Adotti la modifica “spostamento equidistante + negativo positivo„ ed il parametro di modifica ragionevole, realizza “di progettazione della forma del dente del roachback„ del profilo del dente, per omogeneizzare il caricamento fra le dentature del riduttore e per raggiungere la grande funzione di trasmissione di coppia di torsione.
b
la trasmissione di b.High-precision, grande rigidezza dell'uscita, in basso ritraccia la tolleranza, errore del contraccolpo inferiore a 0,05°
Poiché la maglia del multitooth allo stesso tempo, la situazione di caricamento è simile con la scanalatura. Di conseguenza, fa estremamente ritracciare la rigidità torsionale e minuscolo la tolleranza. Fatto dell'ingranaggio di alta precisione e planetario, l'ingranaggio è fatto del martellamento del livello cheresiste, materiale di alta qualità della lega, superficie-indurente il trattamento; elaborato con lavorare della macinazione di precisione.
cc la progettazione speciale della struttura del cuscinetto, tempo di impiego lungo.
L'esposizione del sistema d'ingranaggi ai carichi di impatto e di coppia di torsione senza parti della trasmissione, foro l'ente e vuotando direttamente, quindi riduce il carico sugli organi di trasmissione, per migliorare la speranza di vita, mantiene l'accuratezza, con i buoni risultati.
d
grande rapporto di d, alta efficienza, abilità autobloccante
|
Prestazione |
Rapporto |
Giri la gamma |
Coppia di torsione dinamica massima permissibile orizzontale |
Coppia di torsione statica massima permissibile orizzontale |
Coppia di torsione dinamica massima permissibile di elevazione |
Coppia di torsione statica massima permissibile di elevazione |
Rigidezza di torsione massima |
Contraccolpo |
|
HJR01 |
35000 |
360 |
5578 |
9296 |
5132 |
8553 |
15.7×10e6 |
0,015 |
|
HJR02 |
35000 |
360 |
5976 |
9960 |
5756 |
9593 |
18.4×10e6 |
0,015 |
|
HJR03 |
35000 |
360 |
10160 |
16933 |
9865 |
16442 |
36.0×10e6 |
0,015 |
|
HJR04 |
35000 |
360 |
15216 |
25360 |
14512 |
23587 |
38.0×10e6 |
0,015 |
|
HJR05 |
35000 |
360 |
27430 |
45717 |
26381 |
43968 |
10.5×10e7 |
0,015 |
|
HJR06 |
35000 |
360 |
36887 |
61479 |
35785 |
59642 |
14.4×10e7 |
0,015 |
|
HJR07 |
35000 |
360 |
48285 |
80474 |
47665 |
79442 |
19.0×10e7 |
0,015 |
|
HJR08 |
35000 |
360 |
62595 |
104325 |
61758 |
102930 |
33.3×10e7 |
0,015 |
|
Carico radiale massimo (n) |
Carico assiale massimo (n) |
Rigidezza di flessione massima (N.m/rad) |
Velocità normale (o/min) |
Massimo che determina velocità (o/min) |
Peso (chilogrammo) |
Inclinazione del momento (N.m) |
Temperatura dell'ambiente (℃) |
|
39000 |
25300 |
89.2×10e8 |
0,14 |
12 |
100 |
11000 |
-10 ~ +50 |
|
40000 |
26667 |
90.4×10e8 |
0,14 |
12 |
220 |
12000 |
-10 ~ +50 |
|
45000 |
30000 |
17.8×10e9 |
0,14 |
12 |
320 |
28000 |
-10 ~ +50 |
|
50000 |
33333 |
23.5×10e9 |
0,14 |
12 |
490 |
35000 |
-10 ~ +50 |
|
60000 |
40000 |
65.4×10e9 |
0,14 |
12 |
850 |
60000 |
-10 ~ +50 |
|
64000 |
42667 |
85.9×10e9 |
0,14 |
12 |
1050 |
68000 |
-10 ~ +50 |
|
70000 |
46667 |
10.5×10e10 |
0,14 |
12 |
1400 |
75000 |
-10 ~ +50 |
|
75000 |
50000 |
13.6×10e10 |
0,14 |
12 |
1700 |
80000 |
-10 ~ +50 |
Vantaggio competitivo:
Capacità di tecnologia
- Hengfengtai è impresa alta tecnologia certificata dello stato,
- Centro di tecnica di impresa della provincia di Zhejiang,
- Applicando la gestione di informazioni del ERP, il cad, pro/E, il software avanzato di CFD, di ug ecc sia ampiamente usato nel mestiere del disegno e in PDM affinchè la gestione di archivi di tecnica tengano la progettazione l'alta efficienza sicura e e dell'accuratezza.
- Buona relazione a lungo termine con l'università di Zhejiang, istituto di progettazione dell'alluminio di Shenyang & del magnesio ed istituto di ricerca leggero del metallo di Zhengzhou ecc.
Capacità di fabbricazione
- i 350 personale nel dipartimento di produzione, fra loro, 5 tecnici senior, 10 tecnici minori e 82 hanno certificato professionale dell'operazione.
- 2 piante di fabbricazione con area più di 50000 metri quadri.
- Più di 300sets delle attrezzature importate avanzate: CNC tedesco, macchina fresante, macchina per la frantumazione, mulino dell'aereo di CNC, alesatrice di CNC e macchina ecc del tornio di CNC
Sistema di controllo di qualità
- Certificato di iso 9001-2000
- Certificato di iso 14001
- Certificato di GB/T 28000
- CMM ispezione su ogni serie di ingranaggi
- Centro di ispezione dell'ingranaggio
- Laboratorio materiale di ispezione
- Ispezione di collaudo
- Ispezione di perdita
- ed ecc
A partire dall'anno 2008, il riduttore di Hengfengtai ha cominciato alla ricerca solare dell'apparecchiatura di trasmissione del generatore di corrente e la produzione, i dispositivi d'inseguimento di posizionamento solari ora di proprietà di 4 serie e l'accordo cooperato firmato con gli istituti di ricerca domestici e le imprese solari, prodotti sono buone osservazioni da loro.
1, dispositivo di trasmissione di posizionamento multifunzionale di serie di HJR (applicazione in torre, nel sistema del disco)
2, dispositivo di trasmissione dell'albero di uscita del doppio di alta precisione di HJX (applicazione nel sistema della scanalatura)
3, serie di HJW hanno integrato il dispositivo di trasmissione di posizionamento multifunzionale (applicazione in torre, nel sistema del disco)
4, HJV hanno accluso il tipo doppio dispositivo di trasmissione dell'albero di uscita. (Applichi a Fresnel ed al sistema fotovoltaico)
