Coppia di torsione del cambio planetario industriale solare del concentrato del disco alta

  • Disc Concentrate Solar Industrial Planetary Gearbox High Torque
  • Disc Concentrate Solar Industrial Planetary Gearbox High Torque
Certificazione CE,ISO9001:2008,ISO14001,GB28001
Numero di modello Serie di HDR
Quantità di ordine minimo 1pcs
Prezzo US $ 3000 - 90000 / Piece
Imballaggi particolari 1 PCS imballato in UNA CASSA DI LEGNO
Tempi di consegna 40 giorni
Termini di pagamento T / T o LC
Capacità di alimentazione 100pcs/month

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Dettagli
Contraccolpo 0,015 gradi modello HDR30,470,600
Coppia di torsione 3000Nm Volume dello specchio 30 metri quadrati
Modello di Csp Torre, disco, parabolico Life 25 anni
Evidenziare

cambio planetario elicoidale

,

cambio elicoidale dell'asse parallela
Lasciate un messaggio
Descrizione di prodotto

Coppia di torsione del cambio planetario industriale solare del concentrato del disco alta



Dettagli rapidi

Disposizione del sistema d'ingranaggi: Si raddoppia il dispositivo di trasmissione dell'azionamento

Rapporto: fino a 49295

Coppia di torsione nominale dell'uscita fino a 40000Nm

Coppia di torsione dell'uscita massima fino a 100000Nm

Carico statico 120 KN

Carico dinamico 75KN

Luogo d'origine: Zhejiang, Cina (continente)

Marca commerciale: HENGTAI

Colore: Secondo il cliente

Imballaggio: Argomenti di legno forti per esportare

Quantità di ordine minimo:

UN PEZZO SOLO

Prezzo:

DIPENDE DAI REQUISITI

Dettagli d'imballaggio:

FORTI CASO E PALLET DI LEGNO ESPORTANTI

Termine di consegna:

DIPENDE DALLA QUANTITÀ

Termini di pagamento:

T/T o LC

Abilità del rifornimento:

DIPENDE DAL MODELLO SPECIFICO

Caratteristiche doppie di prestazione del dispositivo dell'azionamento di assi di alta precisione di HDR

Uscita ingranante di Multitooth, grande valore del raggio di coppia di torsione dell'uscita, capacità di carico potente con capacità autobloccante.

Attraversi la trasmissione generale della maglia di rigidità le limitazioni della maglia dei denti di soltanto 1-2 paia. Ha realizzato insieme la maglia del multitooth e l'uscita dell'azionamento. Di conseguenza ha avuto la capacità di carico di livello e capacità di sovraccarico di anti-impatto.

Interno con grande aumento della costruzione dei cuscinetti del diametro la capacità di carico di supporto esterno. Aumenti la rigidezza di coppia di torsione e massimo permetta la coppia di torsione. Nelle stesse dimensioni del profilo la capacità della trasmissione è il cavo doppio più grande 2-4 volte, secondo ingranaggio a vite continua formato.


La trasmissione di alta precisione, grande rigidezza dell'uscita, in basso ritraccia la tolleranza, errore del contraccolpo dell'uscita sotto 0.015°

Prestazione

Modello

Rapporto

Giri la gamma
(o)

Coppia di torsione dinamica massima permissibile orizzontale
(N.m)

Coppia di torsione statica massima permissibile orizzontale
(N.m)

Coppia di torsione dinamica massima permissibile di elevazione
(N.m)

Coppia di torsione statica massima permissibile di elevazione
(N.m)

Rigidezza di torsione massima
(N.m/rad)

Contraccolpo
(o)

HJR01

35000
~
50000

360

5578

9296

5132

8553

15.7×10e6

0,015

HJR02

35000
~
50000

360

5976

9960

5756

9593

18.4×10e6

0,015

HJR03

35000
~
50000

360

10160

16933

9865

16442

36.0×10e6

0,015

HJR04

35000
~
50000

360

15216

25360

14512

23587

38.0×10e6

0,015

HJR05

35000
~
50000

360

27430

45717

26381

43968

10.5×10e7

0,015

HJR06

35000
~
50000

360

36887

61479

35785

59642

14.4×10e7

0,015

HJR07

35000
~
50000

360

48285

80474

47665

79442

19.0×10e7

0,015

HJR08

35000
~
50000

360

62595

104325

61758

102930

33.3×10e7

0,015

Carico radiale massimo

(n)

Carico assiale massimo

(n)

Rigidezza di flessione massima

(N.m/rad)

Velocità normale

(o/min)

Massimo che determina velocità

(o/min)

Peso

(chilogrammo)

Inclinazione del momento

(N.m)

Temperatura dell'ambiente

(℃)

39000

25300

89.2×10e8

0,14

12

100

11000

-10 ~ +50

40000

26667

90.4×10e8

0,14

12

220

12000

-10 ~ +50

45000

30000

17.8×10e9

0,14

12

320

28000

-10 ~ +50

50000

33333

23.5×10e9

0,14

12

490

35000

-10 ~ +50

60000

40000

65.4×10e9

0,14

12

850

60000

-10 ~ +50

64000

42667

85.9×10e9

0,14

12

1050

68000

-10 ~ +50

70000

46667

10.5×10e10

0,14

12

1400

75000

-10 ~ +50

75000

50000

13.6×10e10

0,14

12

1700

80000

-10 ~ +50


Vantaggio competitivo:
Hengfengtai ha iniziato la ricerca ed i prodotti sul dispositivo solare dell'azionamento dell'impianto termico dal 2008. Abbiamo cooperato con l'accademia cinese del institue della ricerca dell'elettricista di scienze, energia solare di Huangming, accademia di potere pulito di Huaneng, società termica solare economizzatrice d'energia di primo volo, il paesaggio della primavera del gruppo di scienze della Cina, unione di Pechino comunichiamo il termale del cuore, l'energia solare della stella di Guangdong cinque, una società ecc. del Giappone.
Dopo uso di prova annuale, le risposte del cliente il dispositivo dell'azionamento hanno avute solitamente piccolo contraccolpo dell'uscita, la grande capacità di carico, alta efficienza della trasmissione.

Capacità di fabbricazione

  • i 350 personale nel dipartimento di produzione, fra loro, 5 tecnici senior, 10 tecnici minori e 82 hanno certificato professionale dell'operazione.
  • 2 piante di fabbricazione con area più di 50000 metri quadri.
  • Più di 300sets delle attrezzature importate avanzate: CNC tedesco, macchina fresante, macchina per la frantumazione, mulino dell'aereo di CNC, alesatrice di CNC e macchina ecc del tornio di CNC


Sistema di controllo di qualità

  • Certificato di iso 9001-2000
  • Certificato di iso 14001
  • Certificato di GB/T 28000
  • CMM ispezione su ogni serie di ingranaggi
  • Centro di ispezione dell'ingranaggio
  • Laboratorio materiale di ispezione
  • Ispezione di collaudo
  • Ispezione di perdita
  • ed ecc

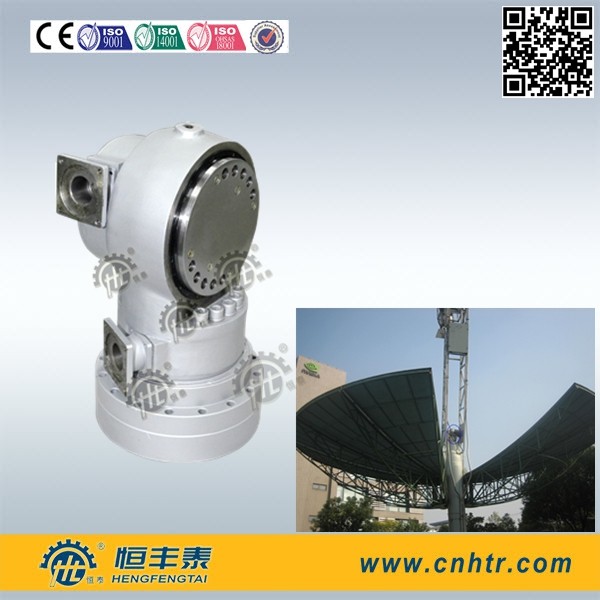

Coppia di torsione del cambio planetario industriale solare del concentrato del disco alta 0

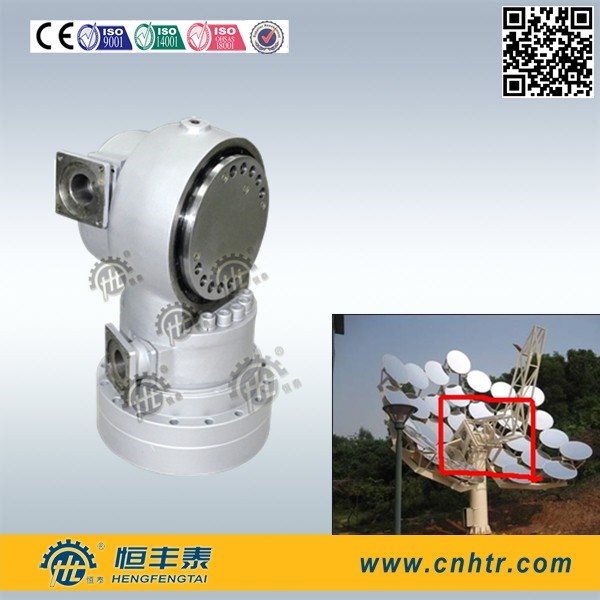

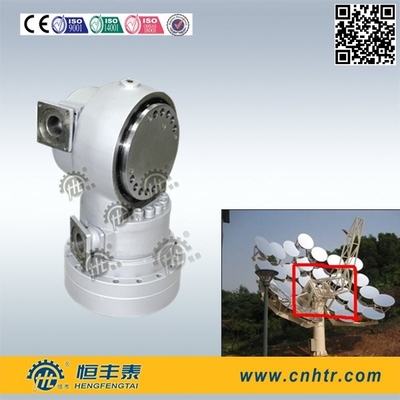

Coppia di torsione del cambio planetario industriale solare del concentrato del disco alta 1Coppia di torsione del cambio planetario industriale solare del concentrato del disco alta 2
