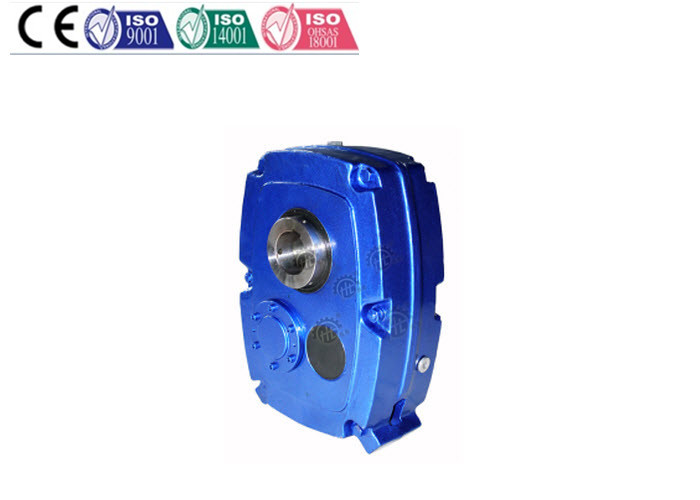

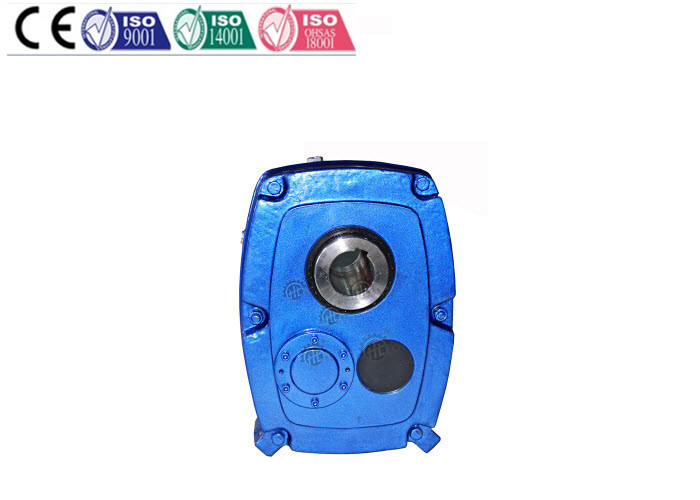

Riduttore elicoidale dell'albero di ingranaggio del riduttore/cavità dell'ingranaggio di precisione con l'arresto

Riduttore elicoidale dell'albero di ingranaggio del riduttore/cavità dell'ingranaggio di precisione con l'arresto

Dettagli rapidi:

Le serie montate asse metrica del riduttore di velocità di Hengfengtai HXGF sono metriche nella progettazione interamente ed hanno

potenze nominali alla norma di AGMA.

Potere stimato: 0.29-134.2 CHILOWATT

Coppia di torsione dell'uscita: 180Nm-17000 N.m

Numero di modello: HXGF30 - HXGF100

Diametro dell'albero di uscita: 30-120mm

Rapporto: 5-20

Velocità dell'input: 500-1400 GIRI/MIN.

Velocità dell'uscita: 256 - 7499 giri/min. (N un =100rpm)

Altri dettagli: · Disposizione del sistema d'ingranaggi: Elicoidale · Luogo d'origine: Zhejiang, Cina (continente)· · Marca commerciale: HENGTAI · Colore: Secondo il cliente · Posizione di montaggio: Asse montata · Materiale per la scatola: ghisa · Imballaggio: Argomenti di legno forti per esportare · Albero di uscita: Albero di uscita vuoto · Accessori: Braccio di coppia di torsione, dell'arresto, ecc

Descrizioni:

I riduttori di velocità montati asse (SMSR) sono ultra compatti una volta confrontati ad altre progettazioni.

• Trasporto dei bagagli
• Fibra, elaborazione della carta ed industria di silvicoltura
• Funzionamento ed estrazione mineraria minerali
• Mescolanza
• Elaborazione & agricoltura del grano

sistema lungamente istituito e provato del  dell'azionamento.

vasta gamma del  di variazione disponibile:

• Supporto dell'asse, supporto del fronte, supporto del piede, supporto del motore, input idraulico, adattatore del trasportatore di vite.

i riduttori di velocità montati asse del  (SMSR) sono ultra compatti una volta confrontati ad altre progettazioni.

Video presentazione di SMSR per illustrare montaggio interno dell'ingranaggio, asse, cuscinetti, guarnizioni, indicatore di livello dell'olio dei cambi di Hengtai SMSR.

DIMENSIONI	A	B		C	D	E	F	Scanalatura dell'albero di entrata	H	J	K	P	T	U	V	W	X	Y
		Diametro del hub
		STD	Alt
B	134	30	40	63	59	80	19j6	6x3.5x50	104	131	55	10	186	226	81	75	25	79
C	142	40	50	72	65	90	22j6	6x3.5x5.6	108	156	59	10	218	270	96	90	31	95
D	152	50	55	77	68	100	25j6	8x4x63	118	188	76	12	258	328	117	110	37	116
E	170	55	65	85	76	115	28j6	8x4x70	130	222	90	12	278	377	129	125	43	133
F	189	65	75	90	87	130	32k6	10x5x70	149	242	98	16	317	414	143	141	50	150
G	212	75	85	105	110	145	42k6	12x5x90	172	277	110	16	365	468	162	156	56	166
H	242	85	100	116	115	170	48K6	14x5.5x100	190	330	88	16	434	550	195	189	62	200

I vostri benefici:

Più alta valutazione con un angolo 25°pressure e più ampio fronte delle dentature per coppia di torsione massima

Cuscinetti a rulli per forza massima e duraturo resistenti

Capacità flessibili del montaggio del motore

Arresti con gli sprags centrifughi di decollo per massimizzare affidabilità

Manutenzione:

Dopo l'operazione di 300 ore, cambi prego l'olio e arrossisca l'unità dell'ingranaggio con i detersivi adatti.

Pls non mescola l'olio minerale e l'olio del sintetico.

Controllo di Pls il livello di olio nel tempo regolare.

Applicazioni:

Perfezioni per i trasportatori di vite, le macchine passanti in serie del nastro trasportatore e gli impianti trattati per:

Passare del bagaglio

Pasta-carta, carta e silvicoltura

Aggregato ed estrazione mineraria

Miscelatori ed attrezzature trattate

Grano ed agricoltura

Specifiche:

Dimensione (millimetro)	Dimensione di HXGF
	HXGF30	HXGF40	HXGF50	HXGF55	HXGF65	HXGF75	HXGF85	HXGF100
Dimensione standard dell'asse	30	40	50	55	65	75	85	100
Dimensione alternativa dell'asse	40	50	55	65	75	85	100	120
Scanalatura dell'albero di entrata	6x3.5x50	6x3.5x59	8x4x63	8x4x70	10x5x70	12x5x90	14x5.5x100	16x6x100

Coppia di torsione permessa:

Modello (scelga/doppio)	HXGF30		HXGF40		HXGF50		HXGF55		HXGF65		HXGF75		HXGF85		HXGF100
Nanometro (100rpm)	256	277	401	468	632	783	983	1194	1444	1881	2407	2970	3457	4380	5940	7449
