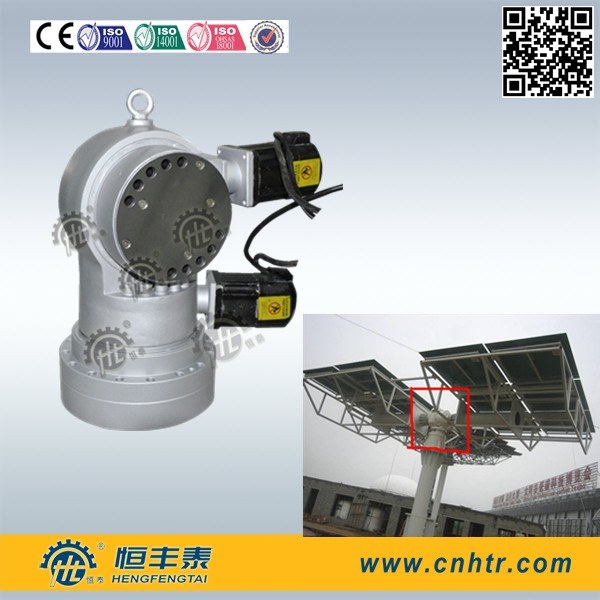

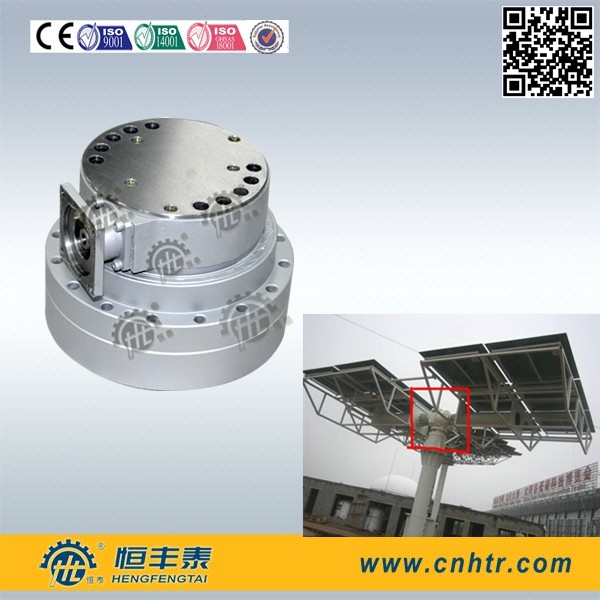

Inseguimento solare della pianta del cambio di 2 assi del concentrato planetario industriale della torre

  • img.alt
  • img.alt
Luogo di origine Città di Wenzhou, Zhejiang, Cina
Marca HENGTAI
Certificazione CE,ISO9001:2008,ISO14001,GB28001
Numero di modello Serie di HDR
Quantità di ordine minimo 1pcs
Prezzo US $ 3000 - 90000 / Piece
Imballaggi particolari 1 PCS imballato in UNA CASSA DI LEGNO
Tempi di consegna 40 giorni
Termini di pagamento T / T o LC
Capacità di alimentazione 100pcs/month
Dettagli
Contraccolpo 0,015 gradi Volume dello specchio 100 metri quadri
Coppia di torsione di torsione 60000Nm modello HDR600
Usi la vita 25 anni Coppia di torsione 3000Nm
Evidenziare

Cambio planetario del contraccolpo basso

,

cambio planetario elicoidale
Lasciate un messaggio
Descrizione di prodotto

Inseguimento solare della pianta del cambio di 2 assi del concentrato planetario industriale della torre

Dettagli rapidi

Disposizione del sistema d'ingranaggi: Si raddoppia il dispositivo di trasmissione dell'azionamento

Rapporto: fino a 49295

Coppia di torsione nominale dell'uscita fino a 40000Nm

Coppia di torsione dell'uscita massima fino a 100000Nm

Carico statico 120 KN

Carico dinamico 75KN

Luogo d'origine: Zhejiang, Cina (continente)

Marca commerciale: HENGTAI

Colore: Secondo il cliente

Imballaggio: Argomenti di legno forti per esportare

Tipo

Coppia di torsione nanometro

Coppia di torsione orizzontale

Coppia di torsione di elevazione

HJR01

1030

1360

HJR02

5590

6650

HJR03

10700

13250

HJR04

21350

25500

HJR05

38950

44500

HJR06

47800

55700

HJR07

59600

68500

HJR08

67600

75800

Caratteristiche doppie di prestazione del dispositivo dell'azionamento di assi di alta precisione di HDR

Uscita ingranante di Multitooth, grande valore del raggio di coppia di torsione dell'uscita, capacità di carico potente con capacità autobloccante.

Rottura attraverso la trasmissione generale della maglia di rigidità limitazioni della maglia dei denti di soltanto 1-2 paia. Ha realizzato insieme la maglia del multitooth e l'uscita dell'azionamento. Di conseguenza ha avuto la capacità di carico di livello e capacità di sovraccarico di anti-impatto.

Interno con grande aumento della costruzione dei cuscinetti del diametro la capacità di carico di supporto esterno. Aumenti la rigidezza di coppia di torsione e massimo permetta la coppia di torsione. Nelle stesse dimensioni del profilo la capacità della trasmissione è il cavo doppio più grande 2-4 volte, secondo ingranaggio a vite continua formato.

La trasmissione di alta precisione, grande rigidezza dell'uscita, in basso ritraccia la tolleranza, errore del contraccolpo dell'uscita sotto 0.015°

Prestazione

Modello

Rapporto

Giri la gamma

(o)

Coppia di torsione dinamica massima permissibile orizzontale

(N.m)

Coppia di torsione statica massima permissibile orizzontale

(N.m)

Coppia di torsione dinamica massima permissibile di elevazione

(N.m)

Coppia di torsione statica massima permissibile di elevazione

(N.m)

Rigidezza di torsione massima

(N.m/rad)

Contraccolpo

(o)

HJR01

35000

~

50000

360

5578

9296

5132

8553

15.7×10e6

0,015

HJR02

35000

~

50000

360

5976

9960

5756

9593

18.4×10e6

0,015

HJR03

35000

~

50000

360

10160

16933

9865

16442

36.0×10e6

0,015

HJR04

35000

~

50000

360

15216

25360

14512

23587

38.0×10e6

0,015

HJR05

35000

~

50000

360

27430

45717

26381

43968

10.5×10e7

0,015

HJR06

35000

~

50000

360

36887

61479

35785

59642

14.4×10e7

0,015

HJR07

35000

~

50000

360

48285

80474

47665

79442

19.0×10e7

0,015

HJR08

35000

~

50000

360

62595

104325

61758

102930

33.3×10e7

0,015

Vantaggio competitivo:

a.Vertical e la trasmissione di elevazione nello stesso alloggio con la struttura compatta conducono all'alto momento del anti-capovolgimento, con la capacità autobloccante.
b.
il contraccolpo di b.Special regola la progettazione che nessun bisogno smonta le componenti principali ma con la chiave semplice ed il cacciavite regolare è GIUSTA.
c.
la capacità elevata di c.Use non lubrifica perdita.
Inseguimento solare della pianta del cambio di 2 assi del concentrato planetario industriale della torre 0

Inseguimento solare della pianta del cambio di 2 assi del concentrato planetario industriale della torre 1Inseguimento solare della pianta del cambio di 2 assi del concentrato planetario industriale della torre 2
Inseguimento solare della pianta del cambio di 2 assi del concentrato planetario industriale della torre 3
