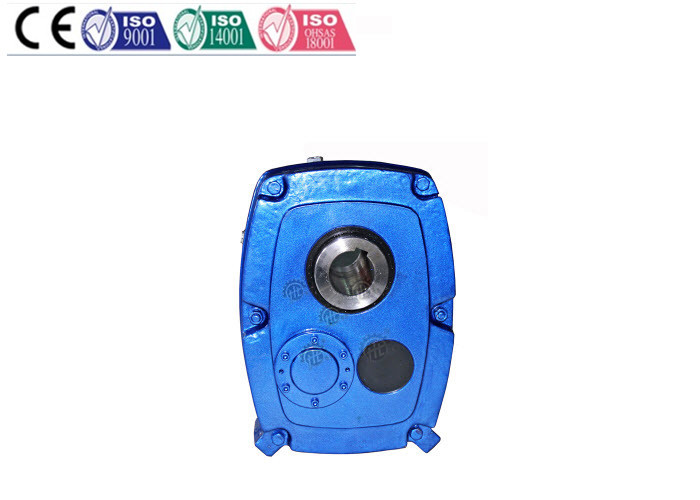

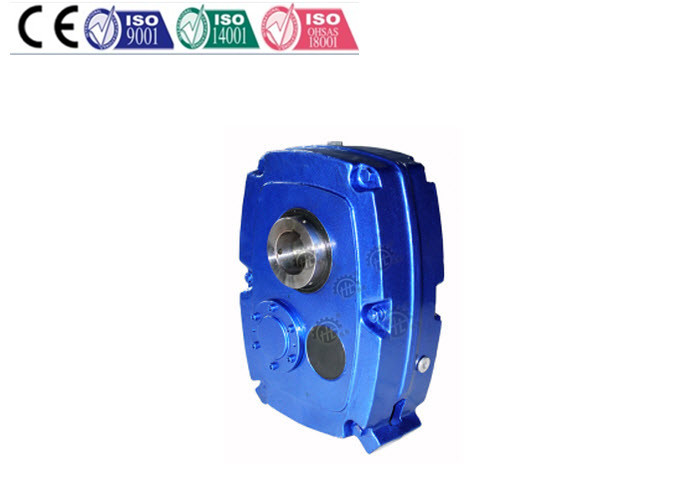

Cambio elicoidale di riduzione di velocità del riduttore dell'ingranaggio di HXGF50-50mm per il trasportatore di vite

Cambio elicoidale di riduzione di velocità del riduttore dell'ingranaggio di HXGF50-50mm per il trasportatore di vite

Tecnico:

Potere stimato: 0.29-134.2 CHILOWATT

Coppia di torsione dell'uscita: 180Nm-17000 N.m

Numero di modello: HXGF30 - HXGF100

Diametro dell'albero di uscita: 30-120mm

Rapporto: 5-20

Velocità dell'input: 500-1400 GIRI/MIN.

Velocità dell'uscita: 256 - 7499 giri/min. (N un =100rpm)

Descrizioni:

· Disponibile nelle dimensioni B - L

· Hub di Presa-Posizione disponibili per installazione e rimozione semplici

· Comprende l'assemblea completa del braccio di coppia di torsione

· Intercambiabile con la maggior parte degli altri produttori

· La linea di produzione fabbricazione garantisce le tolleranze e la qualità coerente.

· Gli ingranaggi prodotti sul fresare fabbricato tedesco concentra per raggiungere le componenti dell'ingranaggio elicoidali più di alta qualità.

· Pignoni; acciaio 8620

· Ingranaggi; acciaio 20CrMnTi

· Tutti gli ingranaggi sono frantumati

· Il trattamento termico finale comprende il gas che carbura ad una profondità di 1mm, poi stridente alla classe 6. di iso.

· Le colate si fendono provato

· Tutta l'esecuzione dei test delle unità prima dei controlli finali di controllo di qualità

I vostri benefici:

· Arresti anche disponibili evitare l'inversione

· I rapporti dell'azionamento superano il 150:1 con una trasmissione a cinghia

· Doppie guarnizioni lipped utilizzate interamente

· La palla standard ed i cuscinetti a rulli cilindrici hanno utilizzato – in azione intorno al mondo

GARANZIA:

18 mesi.

Applicazioni:

Perfezioni per i trasportatori di vite, le macchine passanti in serie del nastro trasportatore e gli impianti trattati per:

Passare del bagaglio

Pasta-carta, carta e silvicoltura

Aggregato ed estrazione mineraria

Miscelatori ed attrezzature trattate

Grano ed agricoltura

Specifiche:

Dimensione (millimetro)	Dimensione di HXGF
	HXGF30	HXGF40	HXGF50	HXGF55	HXGF65	HXGF75	HXGF85	HXGF100
Dimensione standard dell'asse	30	40	50	55	65	75	85	100
Dimensione alternativa dell'asse	40	50	55	65	75	85	100	120
Scanalatura dell'albero di entrata	6x3.5x50	6x3.5x59	8x4x63	8x4x70	10x5x70	12x5x90	14x5.5x100	16x6x100

Coppia di torsione permessa:

Modello (scelga/doppio)	HXGF30		HXGF40		HXGF50		HXGF55		HXGF65		HXGF75		HXGF85		HXGF100
Nanometro (100rpm)	256	277	401	468	632	783	983	1194	1444	1881	2407	2970	3457	4380	5940	7449

LA CAUSA PER LA RIPARTIZIONE E LO STABILIMENTO DEL RIDUTTORE

Ripartizione	Causa possibile	Il modo dello stabilimento
Il motore non funziona nel caso di caricamento	La tensione è troppo bassa	Controlli per vedere se il cavo è troppo lungo o troppo sottile
	L'ingranaggio è danneggiato	Riparilo in fabbrica speciale
	Lavori con sovraccarico	Scarichi il carico
Molto caldo	Lavoro con sovraccarico	Carico di scarico
	Inizi e fermi troppi	Scarichi il carico
	Il cuscinetto è danneggiato	Riduca usando la frequenza
	La tensione è troppo alta o troppo in basso	Ripari o sostituisca
Rumore forte	Se il rumore è rumoroso e continuo, il cuscinetto è danneggiato o l'ingranaggio è danneggiato	Riparilo in fabbrica speciale
	Se il rumore è occasionalmente rumoroso, l'ingranaggio deve essere danneggiato o blocchetto del qualcos'altro	Contatto con l'istituzione di servizio
